    蘇高閥門WJ41H國標波紋管截止閥 蘇州閥門廠
    規格 100
    材質 鑄鋼
    品牌 蘇高閥門
    型號 WJ41H
    產品參數
    規格
    100
    材質
    鑄鋼
    品牌
    蘇高閥門
    型號
    WJ41H
    我知道了
    產品詳情
    WJ41H國標波紋管截止閥WJ41H國標波紋管截止閥:

    WJ41H國標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長;完全消除了普通閥門閥桿填料密封老化快易泄露的缺點,國標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境。

    產品名稱:國標波紋管截止閥產品型號:WJ41H
    公稱通徑:DN15~DN300結構形式:截止式
    公稱壓力:1.6MPa~4.0MPa連接方式:法蘭、焊接、內螺紋
    適用溫度:-40oC~+425oC驅動方式:手動
    閥體材質:鑄鐵、鑄鋼、不銹鋼標準:國標GB、德國DIN、美國API、ANSI
    適用介質:水、油、蒸汽、氨氣、氯氣、氣體、液體生產廠家:蘇州蘇高閥門有限公司

    產品說明

    WJ41H國標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長;完全消除了普通閥門閥桿填料密封老化快易泄露的缺點,國標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境。蘇高閥門國標波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上,用于切斷或接通管路介質。

    結構特點

    1.雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免。
    2.結構合理、密封可靠、性能優良、造型美觀。
    3.沒有流體損失,降低能源損失,提高工廠設備安全。
    4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長,減少維修次數,降低經營成本。
    5.堅固耐用的波紋管密封設計,保證閥桿的零泄漏,提供無需維護的條件。
    6.截止閥閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
    7.閥桿升降位置指示更直觀。

    制造標準

    設計標準GB12235
    結構長度GB12221
    連接法蘭GB9113、JB/T79、HG20596
    試驗和檢驗JB/T9092、GB/T13927

    壓力試驗

    壓力檢驗(表)
    公稱壓力1.6Mpa2.5Mpa4.0Mpa
    密封試驗1.8MPa2.8MPa4.4MPa
    殼體強度2.4MPa3.6MPa6.0MPa
    適用溫度425℃

    產品特點

    雙層波紋管維修方便
    波紋管密封閥桿雙重密封
    位置指示無升降手輪

    產品用途

    工業電站
    廢氣凈化廠天然氣
    真空裝置
    熱水冷凍系統
    加熱設備蒸汽系統

    主要零部件材質

    序號名稱材質
    1閥體WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
    2閥瓣25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
    3軸銷25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
    4閥桿25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
    5波紋管組件1Cr18Ni9Ti、304、316、304L、316L
    6墊片柔性石墨+不銹鋼、PTFE
    7閥蓋WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
    8雙頭螺栓0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
    9六角螺母0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
    10填料柔性石墨
    11填料壓蓋WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
    12閥桿螺母銅合金
    13手輪WCB、QT400-18

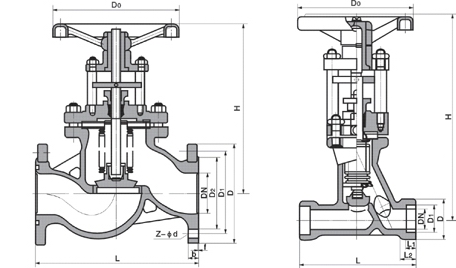

    外形結構圖

    主要外形尺寸1.6MPa

    DNLDD1D2bfDoHN-ΦZ
    151309565461421002364-14
    2015010575561621002424-14
    2516011585651631252864-14
    32180140100761831252954-18
    40200150110841831503304-18
    50230165125992031503504-48
    652901851451182032004004-18
    803102001601322032004308-18
    1003502201801562232504658-18
    1254002502101842232505058-18
    1504802852402112433006138-22
    20060034029526624342071412-22
    25073040535531926350081012-26
    30085046041037028467091012-26

    主要外形尺寸2.5MPa

    DNLDD1D2D3bfF1DoHN-ΦZ
    15130956546/142/1002364-14
    201501057556/162/1002424-14
    251601158565/163/1252864-14
    3218014010076/183/1252954-18
    4020015011084/183/1503304-18
    5023016512599/2103/1503504-18
    65290185145118/223/2004008-18
    80310200160132/243/2004308-18
    100350235190156/243/2504658-22
    125400270200184/263/2505058-26
    150480300250211/283/3006138-26
    200600360310274/303/42071412-26
    250730425370330/323/50081012-30
    300850485430389/344/67091012-30

    主要外形尺寸4.0MPa

    DNLDD1D2D3bfF1DoHN-ΦZ
    151309565454016241002364-14
    2015010575555116241002424-14
    2516011585655816241252864-14
    32180135100786618341252954-18
    40200140110857818341503304-18
    502301601251008820341503504-18
    6529018014512011022342004008-18
    8031019516013512122342004308-18
    1003502301901601502434.52504658-23
    1254002702201881762834.52505058-25
    1504803002502182043034.53006138-25
    2006003753202822603834.542071412-30
    2507304453853453134234.550081012-34
    3008505104504083644644.567091016-34
